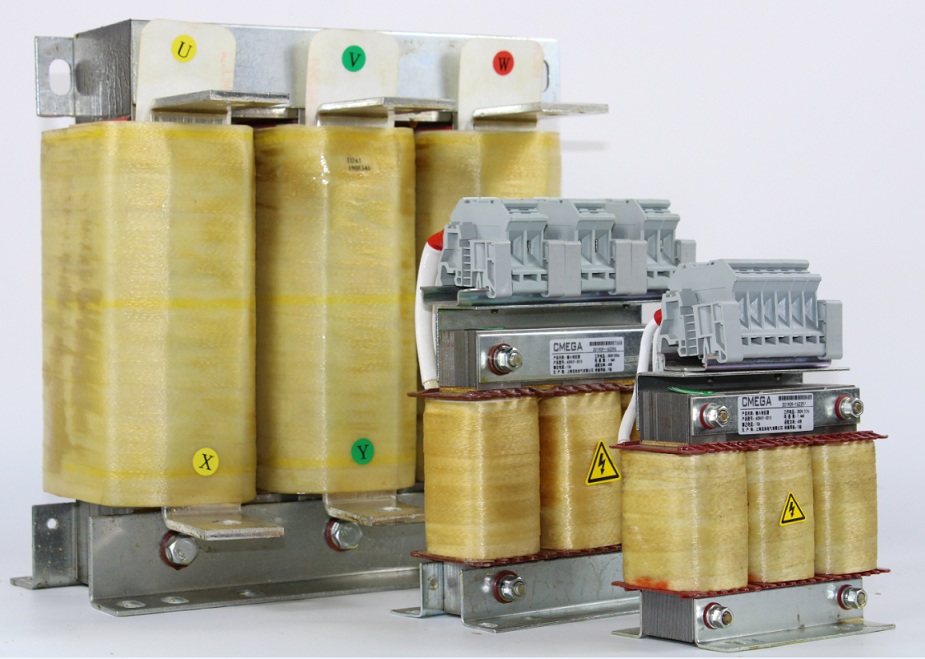

ACR431系列 輸入電抗器
產品用途：
三相輸入電抗器（又叫進線電抗器）安裝在六脈沖整流設備（變頻器、直流調速器）輸入端，用來改善功率因數，增加線路阻抗，限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷，它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。
產品選型：
六脈沖整流設備若不裝輸入電抗器其諧波電流THDI≥80%容易造成整流設備發熱，降低其使用壽命，并且容易產生誤操作，效率低，需要加裝輸入電抗器。
此類電抗器有兩種：
1.電抗器基準壓降 UD= 2%，可以有效降低THD I≤50%，適用于所有應用場合。
2.電抗器基準壓降 UD= 4%，可以有效降低THD I≤40%，對于線路阻抗低的網絡，需要提升線路阻抗，并且更好的降低諧波電流對設備的影響。
產品工藝：
1. 鐵芯采用優質硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來。
2. 線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。
3. 電抗器均采用真空壓力浸漆工藝（VPI），經高溫熱烘固化后產品在運行中大大減少了噪音和震動，產品整體機械強度高，防潮性能好。大大提高了長期運行的可靠性。
4. 溫升低，損耗小，綜合利用率高，便于安裝。
性能參數：
1.額定工作電壓：380V，50/60Hz。690V，50/60Hz。1140V/50/60Hz。
2.使用海拔：≤2000m
3.絕緣電阻：>100MΩ
4.噪 音：<65dB
5.防護等級：IP00 SHAPE \* MERGEFORMAT
6.絕緣等級：F/H級
7.抗電強度：AC3000V/AC4200V/50HZ/5mA/60s無飛弧擊穿
8.溫 升：按照GB6450-86(F級絕緣考核≤規定值)
9.使 用 環 境：-25℃~55℃
10.產品執行標準：GB10229-88、IEC289:1987、JB9644-1999半導體電氣傳動用電抗器。

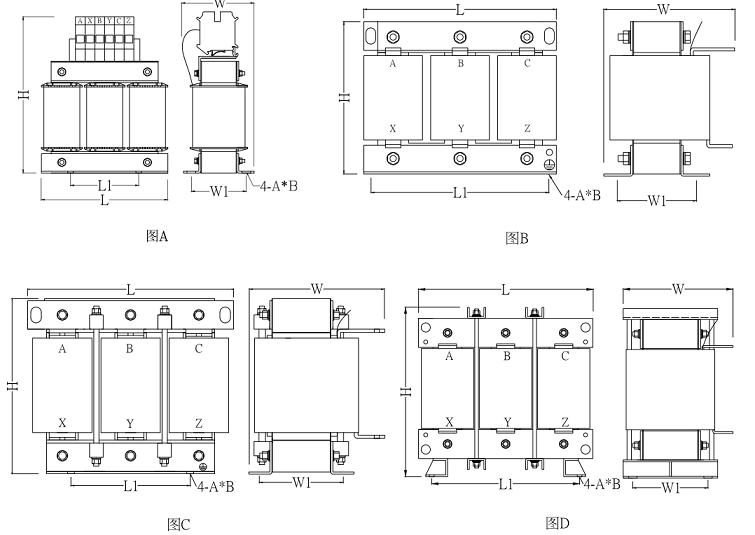

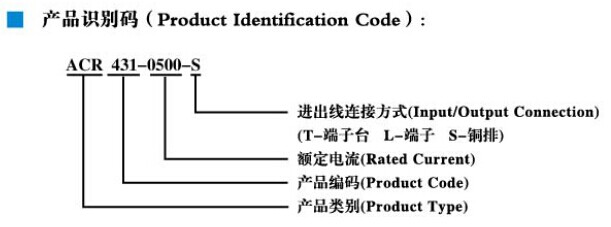

產品尺寸圖：
380V交流輸入電抗器選型表銅，絕緣等級：F級 | ||||||||
電抗器規格型號 | 適配六脈沖整流功率（KW） | 額定電流(A) | 電感量（mH) | 重量（Kg) | 外形尺寸（L*W*H） | 安裝尺寸（L1*W1） | 安裝孔徑（A*B) | 圖號 |
ACR431-0005-T-TA | 2.2 | 5 | 2.8 | 2.5 | 96*75*135 | 48*47 | 6*11 | A |
ACR431-0010-T-TA | 3.7 | 10 | 1.4 | 2.6 | 120*90*160 | 72*52 | 6*11 | A |
ACR431-0015-T-TA | 5.5 | 15 | 0.934 | 2.8 | 120*90*160 | 72*52 | 6*11 | A |
ACR431-0020-T-TA | 7.5 | 20 | 0.7 | 3.8 | 150*100*190 | 137*53 | 6*11 | A |
ACR431-0030-T-TA | 11 | 30 | 0.467 | 4.3 | 150*100*190 | 137*53 | 6*11 | A |
ACR431-0040-T-TA | 15 | 40 | 0.35 | 5.5 | 150*100*190 | 137*53 | 6*11 | A |
ACR431-0050-T-TA | 18.5 | 50 | 0.28 | 6.5 | 150*115*190 | 137*66 | 6*11 | A |
ACR431-0060-T-TA | 22 | 60 | 0.234 | 6.8 | 180*115*220 | 165*67 | 8*14 | A |
ACR431-0080-T-TA | 30 | 80 | 0.175 | 9.4 | 180*115*220 | 165*67 | 8*14 | A |
ACR431-0110-S-TA | 37 | 110 | 0.128 | 9.7 | 180*135*160 | 165*87 | 8*14 | B |
ACR431-0120-S-TA | 45 | 120 | 0.117 | 10 | 180*135*160 | 165*87 | 8*14 | B |
ACR431-0150-S-TA | 55 | 150 | 0.0934 | 10.5 | 180*135*160 | 165*87 | 8*14 | B |
ACR431-0200-S-TA | 75 | 200 | 0.07 | 15.5 | 230*140*190 | 210*80 | 8*14 | B |
ACR431-0250-S-TA | 90 | 250 | 0.056 | 21.6 | 230*170*220 | 210*95 | 8*14 | B |
ACR431-0250-S-TA | 110 | 250 | 0.056 | 22.5 | 230*170*220 | 210*95 | 8*14 | B |
ACR431-0330-S-TA | 132 | 330 | 0.0467 | 25.6 | 230*180*220 | 210*105 | 8*14 | B |
ACR431-0350-S-TA | 160 | 350 | 0.04 | 27 | 230*180*220 | 210*105 | 8*14 | B |
ACR431-0400-S-TA | 200 | 400 | 0.035 | 34 | 270*190*240 | 245*116 | 11.5*18 | B |
ACR431-0450-S-TA | 220 | 450 | 0.031 | 36 | 270*190*240 | 245*116 | 11.5*18 | B |
ACR431-0500-S-TA | 250 | 500 | 0.028 | 41 | 270*195*285 | 245*116 | 11.5*18 | B |
ACR431-0560-S-TA | 280 | 560 | 0.025 | 42.5 | 270*195*285 | 245*116 | 11.5*18 | B |
ACR431-0630-S-TA | 315 | 630 | 0.0222 | 51.2 | 300*225*300 | 275*149 | 11.5*18 | B |
ACR431-0720-S-TA | 350 | 720 | 0.0195 | 61.2 | 300*250*300 | 275*174 | 11.5*18 | B |
ACR431-0800-S-TA | 400 | 800 | 0.0175 | 72.5 | 350*250*320 | 325*159 | 11.5*18 | B |
ACR431-1000-S-TA | 500 | 1000 | 0.014 | 82.5 | 350*255*365 | 325*159 | 11.5*18 | B |
ACR431-1200-S-TA | 560 | 1200 | 0.0117 | 90.5 | 350*255*365 | 325*159 | 11.5*18 | B |
ACR431-1500-S-TA | 630 | 1500 | 0.00934 | 99.5 | 350*270*365 | 325*159 | 11.5*18 | B |
ACR431-1800-S-TA | 800 | 1800 | 0.0078 | 134.5 | 420*300*400 | 310*172 | 13*23 | C |
ACR431-2000-S-TA | 900 | 2000 | 0.007 | 145 | 420*310*400 | 310*172 | 13*23 | C |
ACR431-2500-S-TA | 1000 | 2500 | 0.0056 | 174 | 420*320*580 | 357*167 | 13*23 | D |
ACR431-3000-S-TA | 1250 | 3000 | 0.00467 | 193 | 420*365*580 | 357*167 | 13*23 | D |
